Tekanan pada Gas dalam Ruang Tertutup

Ilustrasi yang akan mudah membantumu memahami materi ini adalah tekanan pada balon gas yang telah diisi udara, kemudian perlahan-lahan kamu buat beberapa lubang pada balon tersebut. Setelah itu, kamu tekan balon dan rasakan tekanan gas yang keluar dari masing-masing lubang.

Jika dalam tekanan udara digunakan barometer untuk mengukurnya, maka tekanan pada gas dalam ruang tertutup dapat diukur menggunakan manometer.

Macam-macam Jenis Manometer

Ada tiga macam manometer, yaitu manometer terbuka, manometer tertutup, dan manometer bourdon.

a. Manometer Terbuka

Alat ini berbentuk tabung U yang kedua ujungnya terbuka. Tabung ini diisi dengan zat cair (biasanya raksa karena mempuyai massa jenis tinggi).

Salah satu ujung tabung selalu berhubungan dengan udara luar sehingga tekanannya sama dengan tekanan atmosfer. Ujung yang lain dihubungkan dengan ruangan yang akan diukur tekanannya.

Saat ujung tabung dihubungkan dengan ruangan, ketinggian raksa pada kedua ujungnya akan berubah. Besar tekanan gas ruangan yang menyebabkan ketinggian raksa dapat berubah dapat dihitung dengan rumus:

Pgas = (Po + h)

Keterangan:

Pgas = tekanan udara yang diukur (mmHg)

Po = tekanan udara atmosfer (mmHg)

h = perbedaaan ketinggian raksa setelah gas masuk (mm)

b. Manometer Tertutup

Prinsip kerja manometer tertutup hampir sama dengan manometer terbuka. Hanya saja, jika pada manometer terbuka, salah satu ujungnya terhubung dengan udara luar sehingga pada manometer ini ujung tersebut ditutup.

Dengan demkian, perbedaan tinggi yang terjadi akibat masuknya gas dari ruangan yang akan diukur tekanannya secara langsung menunjukkan tekanan udara ruangan tersebut. Secara matematis dapat ditulis:

Pgas = h

Keterangan:

Pgas = tekanan udara yang diukur (mm Hg)

h = perbedaaan ketinggian raksa setelah gas masuk

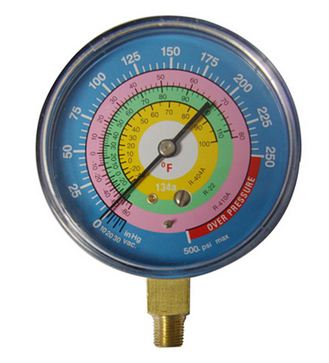

Gambar: Contoh Manometer

c. Manometer Bourdon

Manometer ini terbuat dari logam (bahannya bukan zat cair) yang digunakan untuk mengukur tekanan uap (gas) yang sangat tinggi, seperti uap dalam pembangkit listrik tenaga uap.

Di masyarakat, secara umum alat ini digunakan untuk memeriksa tekanan udara dalam ban oleh para penambal ban.
